En entreprenør som forbereder en kloakkkobling for boliger trenger en 5 fot dyp grøft. En landskapsarkitekt som bygger en koi-dam trenger 4 fot i den dype enden. En bonde som begraver åkerdrenering på 8 fot står overfor et helt annet problem. Minigraveren som håndterer de to første jobbene komfortabelt kan komme til kort på den tredje. De fleste minigravere graver mellom 5 og 12 fot dypt avhengig av maskinstørrelse, og større kompakte modeller over 6 tonn kan overstige 15 fot. Den virkelige oppgaven er å matche spesifikasjonsarket til din faktiske grøftdybde før du kjøper.
Typiske gravedybdeområder etter maskinklasse
Gravedybde skalaer tett med arbeidsvekt. Tabellen nedenfor oppsummerer hva de fleste produsenter leverer i hver størrelsesklasse.
| Maskinklasse | Driftsvekt | Typisk maks gravedybde |
|---|---|---|
| Mikro / 1-tonn | 1000–2200 lb | 5–7 fot |
| Kompakt / 2-tonn | 3000–4500 lb | 7–9 fot |
| Mellomstor / 3,5 tonn | 5500–8000 lb | 9–12 fot |
| Stor mini / 6–10 tonn | 12 000–22 000 lb | 13–16 fot |
En grov tommelfingerregel er at hver ekstra 1000 lb arbeidsvekt gir nesten 1 fot gravedybde, men det holder kun innenfor samme produsents designfamilie. Bom- og armgeometri kan forskyve tallet med en fot eller mer uansett.
Hva angir maksimal gravedybde
Maksimal gravedybde er den vertikale avstanden fra bakkelinjen til det laveste punktet skuffetennene kan nå når bommen og armen er helt utstrakt mot bakken. Tre faktorer bestemmer dette tallet.
- Bomlengde. Bommen er den viktigste strukturelle delen hengslet til maskinkroppen. En lengre bom hever dreiepunktet og lar armen nå lenger under helling før bomsylinderen bunner ut.
- Armlengde. Armen, noen ganger kalt stokken, kobler bommen til skuffen. Denne komponenten styrer mest direkte dybden. En 12-tommers lengre arm legger til 8 til 10 tommer dybde i de fleste design, på bekostning av redusert bøttebrytekraft.
- Festehøyde. Skuffestørrelse, hurtigkoblinger og hydrauliske tomler legger alle til høyde mellom armpinnen og skjærekanten. Hver tomme festehøyde er en tomme tapt dybde.
Stabilitet spiller en like viktig rolle. En minigraver kan bare grave så dypt som den kan løfte den lastede skuffen ut av grøften uten å tippe fremover. En tyngre motvekt, bredere understell og lavere tyngdepunkt forbedrer alle løftemarginen, og det er grunnen til at to maskiner med samme bomgeometri kan publisere forskjellige dybdetall.
Hvorfor virkelig gravedybde skiller seg fra brosjyren
Publisert maksimal dybde forutsetter jevnt underlag, en vannrett maskin og en uhindret vertikal graving rett foran sporene. Ekte jobber samarbeider sjelden. Flere vanlige tilstander reduserer effektiv dybde.
- Hellende grunn. I en 10-graders helling sitter maskinen tiltet og bommen mister rekkevidden i nedoverbakke. Du kan miste 1 til 2 fot effektiv dybde før sporene til og med når jevnt underlag.
- Grøftebenk. OSHA krever benkede eller trappede vegger i grøfter dypere enn 4 fot i stabil jord. En 2 fot bred benk fjerner samme avstand fra det vertikale kuttet du kan nå.
- Svingvinkel. Maksimal dybde er kun tilgjengelig når bommen er vinkelrett på maskinens front. Graving i en 30-graders svingvinkel reduserer rekkevidden med omtrent 15 prosent.
- Grunnforhold. Hard leire, komprimert grus eller frost krever utbrytningskraft for å trenge inn. Hvis maskinen går tom for kraft før sylindrene avslutter slaget, slutter du å grave tidlig.
- Operatørteknikk. Erfarne operatører bruker små bom- og armbevegelser for å gå ned skuffen og krølle den under; mindre erfarne operatører lar 6 til 12 tommer dybde stå ubrukt. A trinn-for-trinn betjeningsveiledning for minigraver kan bidra til å lukke det gapet raskt.
For planlegging, trekk fra 10 til 15 prosent fra spesifikasjonsarkets dybde på skrånende eller komprimerte områder. Hvis du planlegger å installere grøftestøtte, trekker du fra støttehøyden også.
Match gravedybden med jobbene du faktisk gjør
Eiere av minigravere arbeider vanligvis innenfor et ganske smalt dybdebånd. Kartlegging av de vanligste prosjektene dine mot det bandet er den mest pålitelige måten å velge en maskin på.
- Verktøy og vannledninger, 3 til 6 fot. Residential servicelinjer sitter under frostlinjen, vanligvis 3 til 5 fot i det meste av Nord-Amerika. En 1-tonns mikro eller 2-tonns kompakt er nok.
- Septiktanker og utvaskingsfelt, 6 til 9 fot. Tankgraving og dreneringsgraver overstiger regelmessig 7 fot. En 2- til 3,5-tonns maskin med en nominell dybde på minst 9 fot er det sikre valget.
- Fundamentfot, 8 til 12 fot. Frostfot i kalde områder og full kjellergraving trenger dypere rekkevidde. Mellomstore og store minigravere er den praktiske passformen her.
- Dammer og dreneringskanaler, 6 til 14 fot. Ekstra rekkevidde lar deg forme bakker uten å flytte maskinen, så en lengre arm er verdt mer enn en større bøtte.
Hvis prosjektene dine holder seg under 6 fot, er en kompakt maskin billigere å kjøpe, lettere å henge og lettere på en plen. Hvis du regelmessig graver 9-fots skyttergraver for byggegraving , trappe opp en klasse. Ekstrakostnaden er liten sammenlignet med å leie en ekstra maskin når den første går utenfor rekkevidde.
Sammenligning av spesifikasjoner for minigraver på riktig måte
Når du sammenligner modeller, se på tre tall sammen: maksimal gravedybde, rekkevidde på bakkenivå og arbeidsvekt. En maskin med en imponerende dybde på 11 fot, men dårlig bakkerekkevidde, vil slite med å laste lastebiler eller plassere søppel langt fra grøftekanten.
For dybdekritisk arbeid, prioriter armlengde fremfor skuffestørrelse. En lengre arm gir dybde og rekkevidde, mens en større skuffe øker produksjonen, men reduserer brytekraften og kan forkorte dybden ved å øke festehøyden.

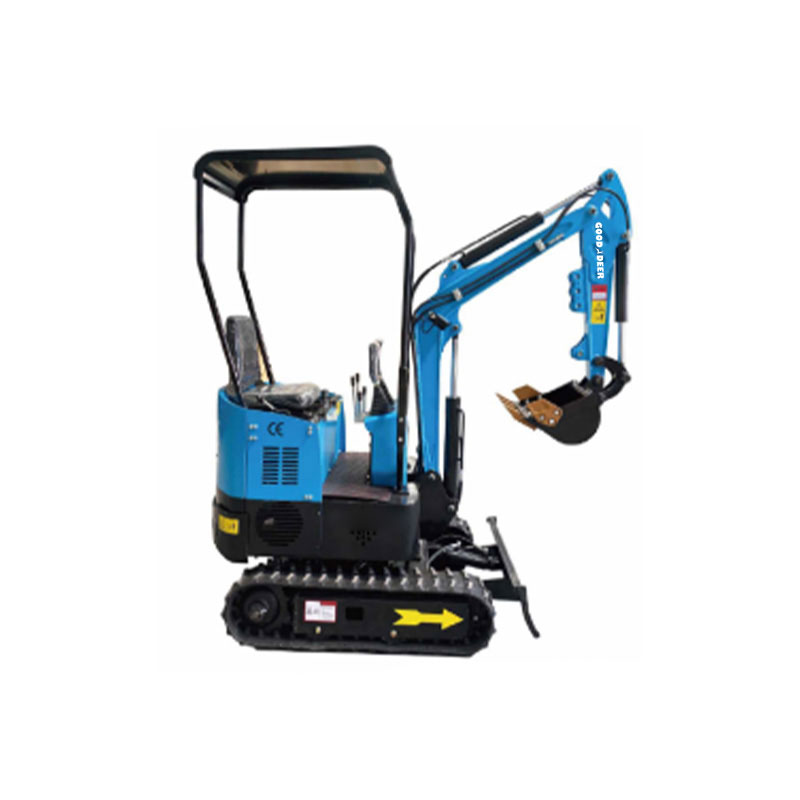

Gooddeers minigraverserie dekker dybdeklassene de fleste entreprenører og bønder trenger. De kompakte beltemodellene egner seg til bruks- og dreneringsarbeid i trange boligområder. Den hydrauliske diesellinjen legger til arbeidsvekt og utbrytningskraft for dypere kutt i tett jord.

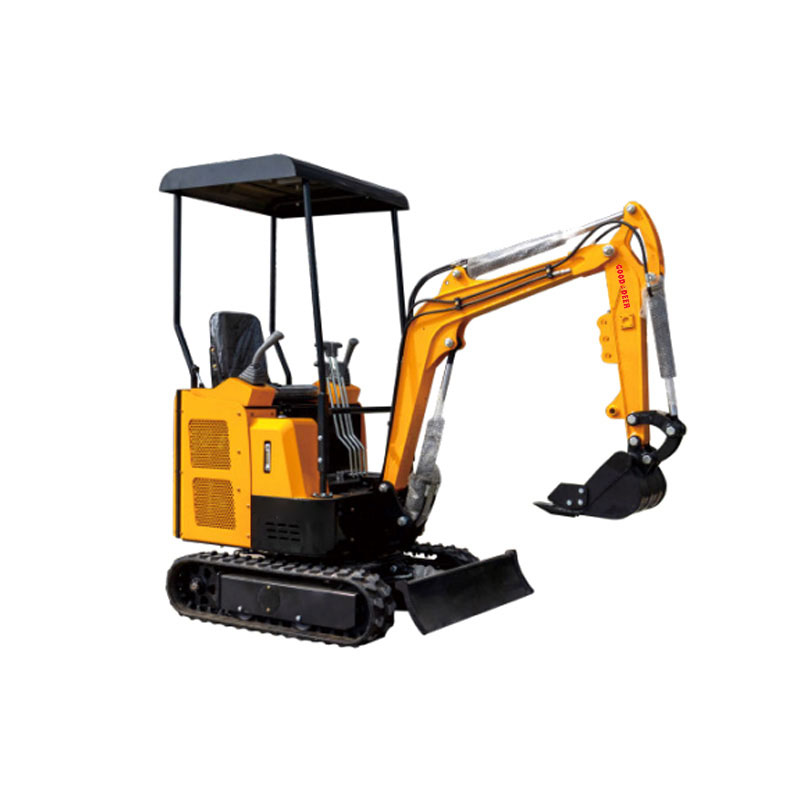

Hvis utformingen av stedet tvinger deg til å grave i vinkler eller ved siden av vegger, lar en 360-graders roterende modell deg flytte bommen uten å flytte maskinen. Denne arbeidsfleksibiliteten betyr ofte mer enn noen få centimeter ekstra nominell dybde.
Før du bestiller, sjekk hele spesifikasjonsarket for nøyaktig maksimal gravedybde med skuffen du planlegger å kjøre. Produsenter måler dybden med lagerarmen og skuffen, og endring av begge endrer det publiserte tallet.
Svaret på hvor dypt en minigraver kan grave er sjelden et enkelt tall. Det avhenger av maskinklasse, armlengde, grunnforhold, og hvordan maskinen er satt opp. Kjenn din typiske grøftdybde, trekk fra en margin for forholdene på stedet, og velg deretter klassen som fjerner målet. Den tilnærmingen vil spare deg for både en underdimensjonert maskin og en unødvendig dyr maskin.
